Dưới đây là những thông tin chi tiết về motor thủy lực cũng như cấu tạo, ứng dụng của nó trong ngành xe nâng hàng:

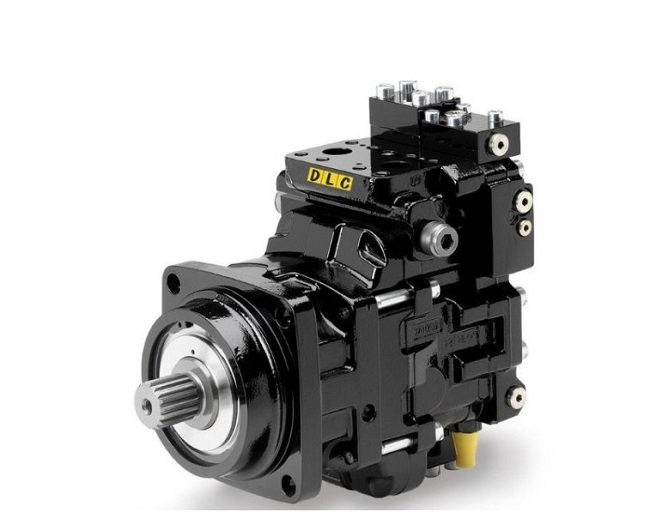

Motor thủy lực là gì?

Motor thủy lực, còn gọi với cái tên động cơ thủy lực. Đây là thiết bị được sử dụng nhằm chuyển đổi áp suất thủy lực và dòng chảy momen thành cơ năng. Được dùng để dịch chuyển các góc xoay giúp các hệ thống thiết bị thủy lực hoạt động.

Cấu tạo của motor thủy lực

Motor thủy lực hiện nay có rất nhiều loại, mỗi loại sẽ có mỗi kiểu cấu tạo khác nhau:

Motor thủy lực piston

• Trục bơm

• Vỏ thân bơm

• Đĩa nghiêng

• Phần chỉnh đĩa nghiêng

• Cụm piston nhanh

• Đĩa phân phối

• Phần chỉnh cài lưu lượng


Motor thủy lực bánh răng:

• Phớt cổ trục

• Bích gá bơm

• Gioăng

• Ống đỡ
• Bánh răng trục động và bị động
• Thân bơm

• Bộ phận kết nối


Motor thủy lực cánh gạt:

• Cửa vào

• Thân bơm

• Cánh

• Khoang hút, khoang đẩy

• Phần quay(rotor)
• Phần ống đỡ

• Cửa ra


Nguyên lý làm việc

 Nguyên lý hoạt động chung của các loại motor thủy lực đó là biến đổi năng lượng chất lỏng, lưu chất thủy lực thành cơ năng. Giúp các hệ thống sử dụng thiết bị thủy lực hoạt động.

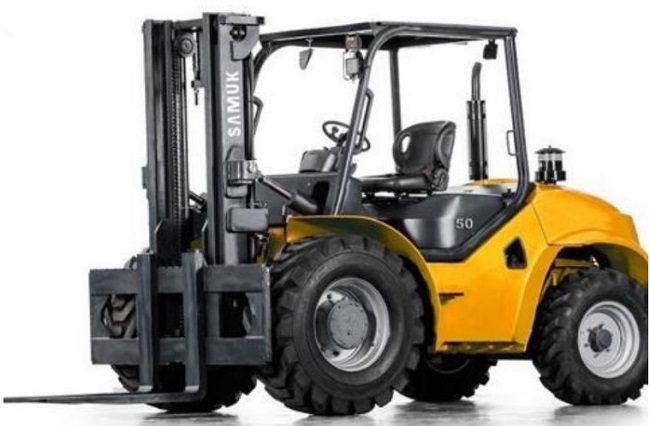

Ứng dụng của motor thủy lực trong xe nâng hàng

Motor thủy lực được ứng dụng rộng rãi trong xe nâng hàng nhằm cung cấp khả năng nâng vật liệu nặng tốt hơn. Motor thủy lực thường được sử dụng trong hệ thống nâng hạ của xe nâng, bao gồm hệ thống piston thủy lực và bơm thủy lực.

Hệ thống piston thủy lực trong xe nâng hàng bao gồm một hoặc nhiều piston và xi lanh. Khi áp suất thủy lực tác động vào piston, nó tạo ra lực nâng giúp nâng và hạ càng nâng của xe.

Bơm thủy lực trong xe nâng hàng thường được trang bị thêm motor thủy lực để cung cấp năng lượng cho bơm hoạt động. Motor thủy lực biến đổi chuyển động quay của mình thành năng lượng thủy lực, đẩy chất lỏng thủy lực (thường là dầu) qua hệ thống ống dẫn đến các piston và xi lanh để giúp xe nâng thực hiện nhiệm vụ nâng và hạ.

Các loại motor thủy lực

Motor thủy lực hiện nay có rất nhiều loại, với nhiều kích cỡ và chất liệu khác nhau. Mỗi loại motor sẽ phù hợp với nhiều hệ thống, thiết bị và môi trường lưu chất. Các loại motor phổ biến nhất hiện nay có thể bạn chưa biết đó là: bánh răng, cánh gạt, 5 sao và piston.

Motor thủy lực bánh răng

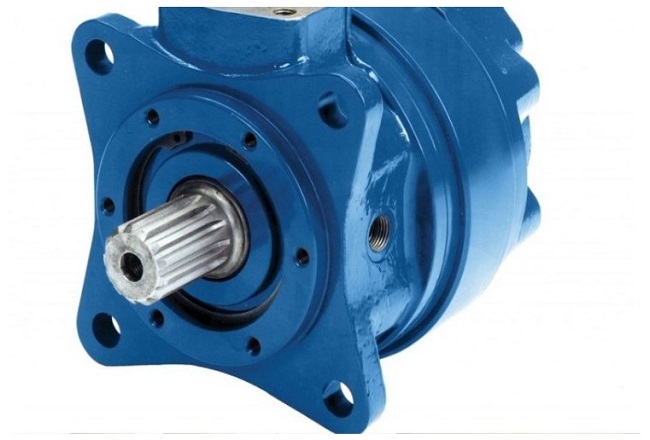

Motor thủy lực cánh gạt

Nguyên lý hoạt động:

 Dòng dầu có áp lực cao đi vào bên trong motor thủy lực thông qua cửa nạp. Áp lực dầu tác động lên cánh gạt làm chuyển động quay rotor của mô tơ. Sau đó, dòng dầu này sẽ đi đến cửa xả.

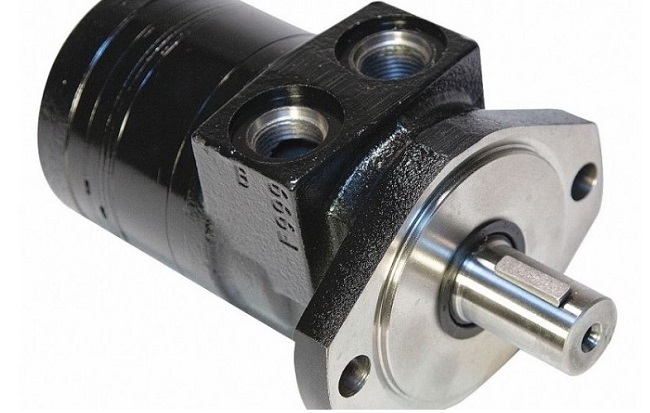

Motor thủy lực piston

Motor thủy lực 5 sao

Motor thủy lực 5 sao cung cấp các momen xoắn lớn. Động cơ có nhiệm vụ chuyển công năng quay thành động năng quay. Giúp biến chuyển dòng chảy và áp suất chất lỏng thủy lực thành momen xoắn và dịch chuyển góc quay theo yêu cầu.

Không giống như hoạt động của bơm là đẩy chất lỏng ra ngoài qua cửa xả, motor thủy lực 5 sao sẽ tạo lực để chuyển động xoay liên tục.

Thông thường, một motor 5 sao sẽ đạt:

• Lưu lượng riêng: 50cc/vòng – 4000cc/vòng.

• Số vòng quay trong 1 đơn vị thời gian là: 1 vòng/phút đến 1250 vòng/phút.

• Momen đạt từ 207 Nm – 38000 Nm.

• Lưu lượng dầu qua motor: 400 lít, 600, 800, 1000 lít.

Loại motor 5 sao thường được dùng cho các hệ thống thủy lực của tàu thủy, xe đẩy hàng có khối lượng lớn, động cơ truyền động…

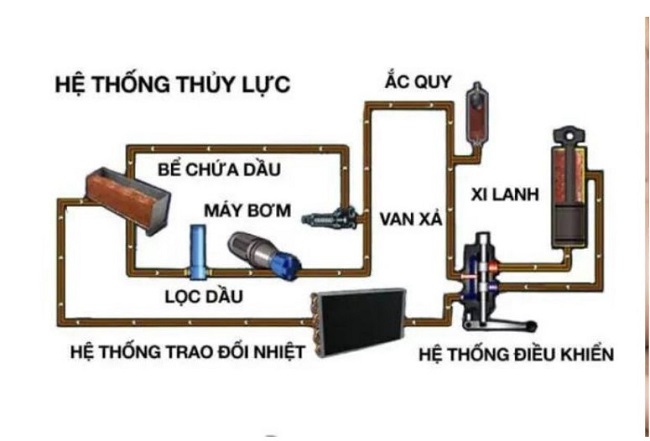

Cơ chế vận hành của thủy lực xe nâng

Bạn có thể tham khảo cơ chế vận hành của thủy lực xe nâng hàng dưới đây:

Bơm thủy lực: Đây là thành phần quan trọng trong hệ thống thủy lực của xe nâng hàng. Bơm được trang bị động cơ để tạo ra áp suất thủy lực. Bơm thủy lực có rất nhiều loại như bơm thủy lực bánh răng, bơm thủy lực piston, hoặc bơm thủy lực van.

Hộp chứa dầu thủy lực: Hay còn gọi là bình chứa lưu trữ dầu thủy lực được sử dụng trong hệ thống. Nó cung cấp dầu cho bơm thủy lực và các thành phần khác của hệ thống thủy lực.

Van điều khiển: Đây là các thiết bị điều khiển dòng chảy dầu thủy lực trong hệ thống. Chúng cho phép người vận hành xe nâng hàng điều chỉnh, kiểm soát áp suất và luồng dầu đến các xi lanh và hệ thống khác ở trên xe.

Xi lanh thủy lực: Đây là thành phần chịu trách nhiệm thực hiện các hoạt động nâng hạ và di chuyển của xe nâng hàng. Khi áp suất dầu thủy lực được đưa vào xi lanh, nó tạo ra một lực đủ để nâng hoặc hạ các bộ phận nâng hạ của xe.

Van ưu tiên: Đây được xem là thành phần quan trọng trong hệ thống thủy lực của xe nâng hàng. Van đảm bảo áp suất thủy lực được duy trì ổn định và chính xác cho các hoạt động nâng hạ và di chuyển của xe.

Công ty TNHH thiết bị nặng Marubeni - MHE là một trong những đại lý chính hãng duy nhất và độc quyền của thương hiệu Komatsu Nhật Bản hiện có mặt tại Việt Nam. Công ty chuyên cung cấp các dòng máy xây dựng, xe nâng, máy và máy phát điện. Ngoài ra, công ty còn cung cấp các loại thiết bị xe nâng hàng.

Hy vọng với những thông tin trong bài viết này đã giúp bạn giải đáp được thắc mắc motor thủy lực là gì? cũng như hiểu được cách thức hoạt động của motor trong xe nâng hàng là như thế nào.
